در عصر حاضر، با افزایش اهمیت صرفه‌جویی انرژی و راحتی داخل ساختمان‌ها، فناوری‌هایی مانند درب‌های ترمال بریک (Thermal Break) توجه ویژه‌ای را به خود جلب کرده‌اند. درب پیووت (Pivot Door) که به‌نوعی طراحی مدرن و جذاب از درب‌ها است، وقتی با سیستم ترمال بریک ترکیب شود، هم از نظر زیبایی و هم از نظر کارایی حرارتی پیشرفته‌ترین گزینه را ارائه می‌دهد.
در ادامه، ابتدا مفهوم «ترمال بریک» و اهمیت آن در درب‌های آلومینیومی و فلزی بررسی می‌شود، سپس ساختار و اجزای اصلی یک درب پیوت ترمال بریک شرح داده می‌شود، شامل لولا (پیووت)، یراق‌آلات، دستگیره و مشخصات فنی، با تأکید بر لولا پانیدیس یونان و دستگیره لوله‌ای تمام‌قد.
ترمال بریک چیست و چرا اهمیت دارد؟
«ترمال بریک» یا «شکست حرارتی» به فناوری‌ای گفته می‌شود که در آن یک ماده عایق غیر‌رسانا (مثل پلی‌آمید، پی‌وی‌سی، فایبرگلاس یا فوم) میان دو بخش فلزی از ساختار درب یا پنجره قرار می‌گیرد تا انتقال حرارت (یا سرما) را کاهش دهد .
مزایای اصلی:
-
عایق حرارتی مؤثر: کاهش اتلاف انرژی و صرفه‌جویی در هزینه‌های گرمایش و سرمایش
-
عایق صوتی: کاهش نفوذ نویز خارجی (در برخی منابع تا حدود ۴۷ دسی‌بل کاهش) .
-
کاهش تعرق و رطوبت: جلوگیری از تشکیل بخار و نقطه شبنم بر روی قاب داخلی .
-
دوام بالاتر و مقاومت بیشتر: به‌ویژه در شرایط جوی سخت .
-
صرفه‌جویی بلندمدت: اگرچه قیمت اولیه بیشتر است، اما در بلندمدت با کاهش مصرف انرژی جبران می‌شود .
-
دوستدار محیط زیست: کاهش انتشار گازهای گلخانه‌ای وابسته به مصرف انرژی
-
بالا بردن ارزش ساختمان: جذابیت برای سرمایه‌گذاران و خریداران به دلیل کارایی انرژی و زیبایی
پیشنهاد مطالعه: هر آنچه برای انتخاب بهترین درب لابی و درب داخلی باید بدانید.

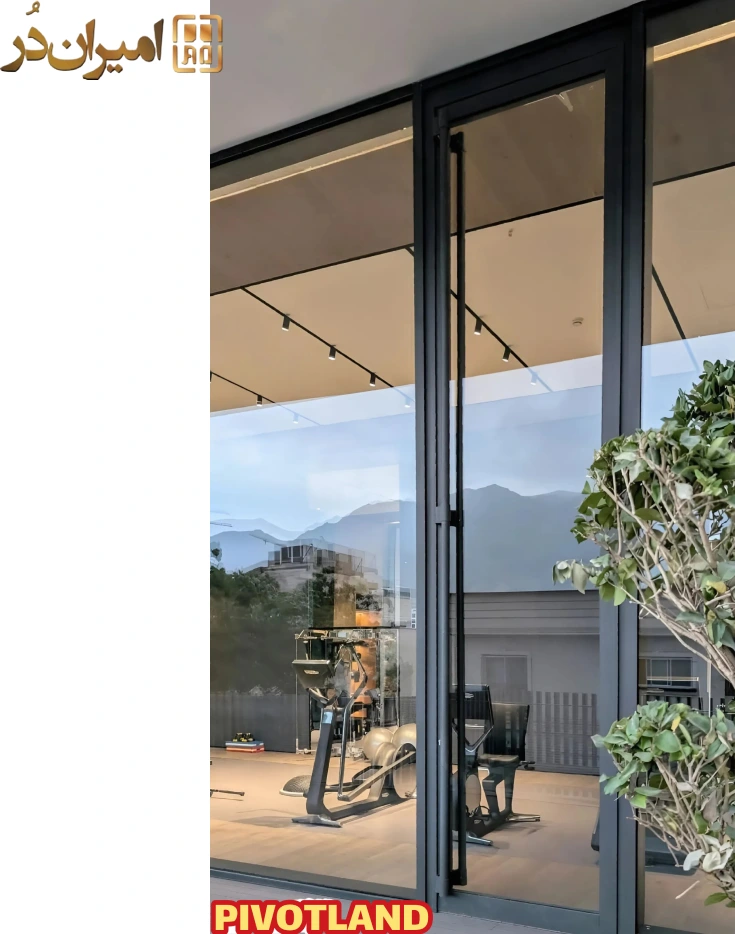

درب پیووت ترمال بریک: تعریف و مزایا
درب پیووت (Pivot Door) دربی است که به‌جای لولاهای مرسوم در بقل، حول محور عمودی یا افقی حرکت می‌کند. وقتی این طراحی با فناوری ترمال بریک تلفیق می‌شود، دربی پیشرفته به‌وجود می‌آید که ویژگی‌های زیر را داراست:
-
زیبایی مدرن و خطوط صاف: مناسب فضاهای با طراحی مینیمال و لوکس
-
عملکرد حرارتی و انرژی‌ای بالا: به علت جلوگیری از پل حرارتی
-
کاهش تشکیل بخار، رطوبت و خوردگی: سطح داخلی درب گرم‌تر مانده و از تعرق جلوگیری می‌کند .
-
عمر مفید طولانی و پایداری ساختاری: ترکیب طراحی دقیق و مواد باکیفیت مانند فولاد یا آلومینیوم.
-
عملکرد صوتی بهتر: کاهش نفوذ صدا ایده‌آل برای ورودی‌های مسکونی یا فضای داخلی.
۳. اجزای فنی درب پیووت ترمال بریک
در ادامه، ساختار اصلی این مدل درب و اجزای مهم آن بررسی می‌شود:
الف) پروفیل ترمال بریک (Thermal break profile)
پروفیل فلزی (معمولاً آلومینیوم یا فولاد) که به‌وسیله نوار یا بخش عایق (مانند پلی‌آمید) از هم جدا می‌شود، تا انتقال حرارت کاهش یابد .
ب) لولا یا محور پیووت (Pivot hinge)
در سیستم پیووت، درب حول محوری مستقل بالایی و پایینی حرکت می‌کند:
-
به‌جای لولاهای کناری، از محورهای استیل یا برنزی مستحکم استفاده می‌شود که وزن لنگه درب را تحمل می‌کنند.
-
در مدل‌هایی مانند Pesmetal، از پیووت‌های دارای بلبرینگ و بازویی از جنس فولاد گالوانیزه استفاده می‌شود .
-
ویژگی‌ها: تحمل وزن بالا، روانی حرکت، و قابلیت بسته شدن خودکار با حفظ تماس مناسب با درزبند .
ج) یراق‌آلات قفل و آب‌بندی
-
استفاده از قفل چندنقطه‌ای (multi-point locking) برای امنیت و آب‌بندی بهتر .
-
استفاده از درب‌بند (door closer) به‌صورت سطحی یا داخلی، با سطوح مقاوم .
د) دستگیره درب
دستگیره لوله‌ای تمام‌قد (Full-height tubular handle):
-
ظاهری استوانه‌ای و مدرن با پوشش‌هایی از جنس استیل یا آلومینیوم.
-
نصب از بالا تا پایین درب، طراحی یک‌پارچه با زیبایی مینیمال و عملکرد آسان.
-
در ترکیب با ترمال بریک، امکان انتقال دما به حداقل می‌رسد و دمای سطح داخلی دستگیره ثابت می‌ماند.
ه) لولا پانیدیس یونان (Panidis hinge)
اگرچه اطلاعات دقیق درباره‌ی این لولا نیاز به منبع خاص دارد، بر اساس اعتبار سازنده‌های معتبر یراق‌آلات اروپایی:
-
این نوع لولا احتمالاً از جنس فولاد ضدزنگ یا برنزی با کیفیت بالا و ساخت یونان است.
-
ویژگی‌ها: تحمل وزن بالا، حرکت نرم، مقاومت در برابر خوردگی و استحکام فوق‌العاده.
-
طراحی شده برای نصب درب‌های بزرگ و سنگین، مانند درب‌های پیووت با سیستم ترمال بریک.
و) تنوع رنگ و پوشش
پوشش پروفیل‌ها با پودر اپوکسی رنگ RAL یا آبکاری و سندبلاست برای ظاهر زیبا و مقاومت در شرایط جوی مختلف .
مشخصات فنی پیشنهادی (نمونه):
| جز / ویژگی | مشخصات پیشنهادی |
|---|---|
| پروفیل ترمال بریک | آلومینیومی با تیغه پلی‌آمید (ضریب هدایت حرارتی پایین) |
| پیووت (لولا) | لولا پانیدیس یونان (استیل ضدزنگ با بلبرینگ) |
| دستگیره | لوله‌ای تمام‌قد از استیل یا آلومینیوم با پوشش مقاوم |
| قفل | چندنقطه‌ای پنهان‌شونده |
| درب‌بند | هیدرولیک سطحی یا داخلی، مقاومت بالا |
| پوشش سطحی | رنگ پودری RAL یا آبکاری ضدزنگ و سندبلاست |
| مشخصات حرارتی (U-Value) | مقادیر پایین‌تر نسبت به درب‌های معمولی (مثلاً Uw ≤ 1.4 W/m²·K) |
| عایق صوتی | کاهش صدا تا حدود ۴۷ dB |
| استانداردها | مطابقت با استانداردهای CE و مقررات ملی (مثلاً RMCs) |
مراحل تولید و نصب استاندارد
۱. طراحی و محاسبه حرارتی
-
طراحی دقیق محور پیووت، پروفیل و جزئیات حرارتی مانند مقدار U-Value.
۲. انتخاب و تأمین مواد مصرفی
-
تأمین آلومینیوم یا فولاد با کیفیت، مواد عایق (پلی‌آمید، PVC)، لولا، دستگیره، قفل و پوشش سطحی.
-
مونتاژ پروفیل و ترمال بریک
-
پرس یا چسب‌کاری تیغه عایق میان پروفیل‌ها؛ کنترل کیفیت ساخت حرارتی و مکانیکی.
-
۴. نصب لولا پانیدیس و یراق‌آلات
-
نصب دقیق محور بالا و پایین، نصب دستگیره و سیستم قفل، آب‌بندی نهایی.
۵. آزمون عملکرد
-
بررسی حرکت روان درب، تست آب‌بندی و صدا، اندازه‌گیری انتقال حرارت در آزمایشگاه (در صورت امکان).
۶. تحویل و نگهداری
-
ارائه دستورالعمل نگهداری: روان‌کاری لولاها، چک کردن آب‌بندی و رنگ هر چند سال یک‌بار.
جمع‌بندی
درب پیووت ترمال بریک ترکیبی است از طراحی مدرن و عملکرد حرارتی عالی که مزایای زیر را فراهم می‌کند:
-
صرفه‌جویی در انرژی، آسایش حرارتی و آکوستیک
-
زیبایی مینیمال با دستگیره تمام‌قد و نصب پیووتی
-
دوام بالا در شرایط آب‌وهوایی مختلف
-
ارزش افزوده برای ساختمان و جذابیت برای بازار
در این مقاله، ضمن اشاره به منابع علمی معتبر، ساختار داخلی، یراق‌آلات کلیدی مانند لولا پانیدیس یونان و دستگیره لوله‌ای تمام‌قد، و استانداردهای فنی لازم به‌صورت جامع تشریح شد.
