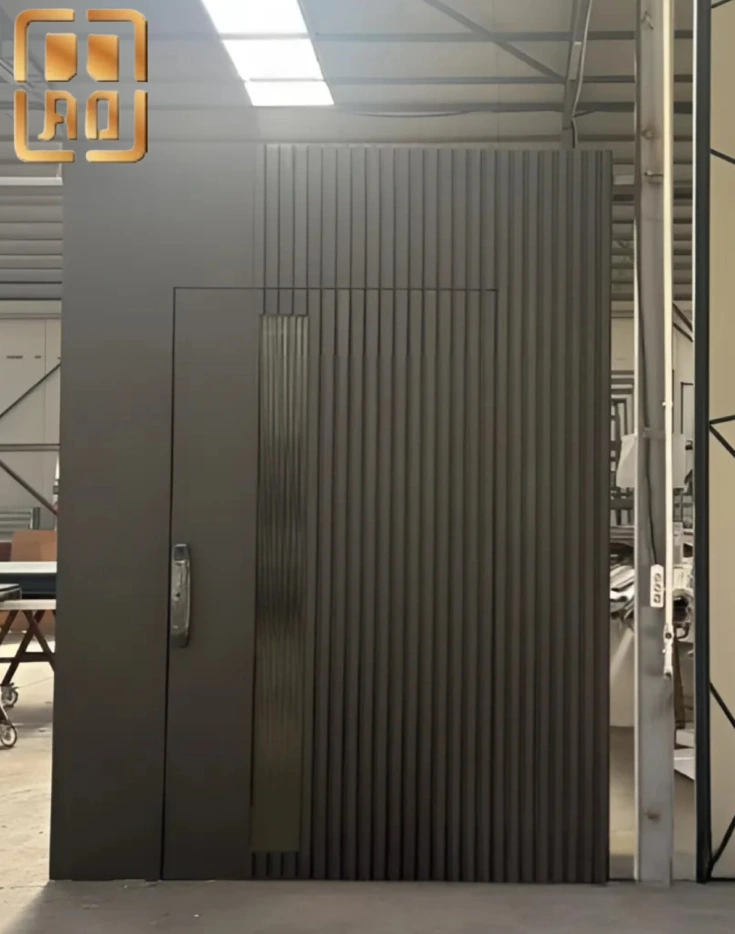

درب پیوت فریملس شیشه سکوریت و MDF

درب پیوت فریملس (Frameless Pivot Door) ترکیبی هوشمندانه از «شیشهٔ سکوریتِ تمام‌قد» و «ورق MDF مهندسی‌شده» است که با تکیه بر لولاهای پیوتِ کف‌خواب/سقفی، بدون نیاز به چارچوب مرئی، با حداقل جزئیات بصری می‌چرخد. این درب پیوت برای ورودی لابی، اتاق جلسات، فضاهای مدیریتی و واحدهای مسکونی لوکس ایده‌آل‌اند؛ زیرا شفافیت شیشه را با گرما و قابلیت فینیش MDF، امنیت شیشهٔ سکوریت را با مقاومتِ پوشش پلی‌اورتان، و راحتی دسترسی را با دستگیره/قفل دیجیتال تلفیق می‌کنند.

استانداردها و مبانی عملکرد ایمن

• شیشهٔ سکوریت (Thermally Toughened): تولید و کنترل کیفیت مطابق EN 12150 شامل تلرانس‌ها، تختی، کیفیت لبه و الگوی شکست امن. این استاندارد مشخصات مکانیکی/فیزیکی شیشه سکوریت مورد استفاده در ساختمان را تعیین می‌کند.

• هیت‌سوک (Heat-Soak) پیشنهادی برای کاهش ریسک شکست خودبه‌خودی: فرآیند هیت‌سوک مطابق EN 14179-1 جهت پایش و حذف احتمالی نارسایی‌های ناشی از ناخالصی NiS. به‌روزرسانی‌های فنی اخیر دمای نگهداری ~260±10°C را توصیه می‌کنند.

• MDF خشکِ فرآیند خشک: انتخاب MDF با رده‌بندی و الزامات EN 622-5 (براساس EN 316) برای خواص فیزیکی/مکانیکی کنترل‌شده و یکنواختی تخته. برای فضاهای مرطوب، استفاده از MDF مقاوم به رطوبت (MR) پیشنهاد می‌شود.

• قفل/دستگیرهٔ دیجیتال: هم‌خوانی با EN 14846 (آزمون‌های دوام، امنیت، عملکرد قفل‌های الکترومکانیکی). برای مسیرهای خروج اضطراری، تطابق با EN 179 یا EN 1125 نیز اهمیت دارد. نمونه‌های بازار تطابق با این استانداردها را اعلام می‌کنند.

ترکیب متریال: شیشه سکوریت + MDF

شیشهٔ سکوریت

• ضخامت‌های رایج: 10 یا 12 میلی‌متر برای درب‌های تمام‌قد فریملس.

• لبه‌پردازی: پولیش تخت (Flat/Aris) برای کاهش تمرکز تنش و ایمنی لمس.

• هیت‌سوک (اختیاری اما توصیه‌شده): برای نماها و درب‌هایی با افتاب‌گیری/بار حرارتی بالا جهت کاهش ریسک شکست ناگهانی.

پانل/قاب MDF

• کاربری: به‌عنوان نوار عمودی لبهٔ قفل یا نوار حریم بصری، یا لت ترکیبی نیمه‌شفاف/نیمه‌مصمت.

• کلاس MDF: بر پایه EN 622-5 انتخاب شود؛ در پروژه‌های پرتردد، MDF با دانسیتهٔ بالاتر و روکش باکیفیت توصیه می‌گردد.

پیشنهاد مطالعه: هر آنچه برای انتخاب بهترین درب لابی و درب داخلی باید بدانید.

پوشش نهایی: رنگ پلی‌اورتان (Polyurethane)

• مزیت اصلی: فیلم سخت، چقرمه و مقاوم به سایش، شست‌وشو و مواد شیمیایی متداول نظافتی؛ مناسب فضاهای پرتردد.

• پایداری جوی و رطوبتی: در سامانه‌های پوشش چوب بیرونی، آزمون‌های سری EN 927 برای ارزیابی دوام/آب‌گریزی به‌کار می‌رود؛ انتخاب فرمولاسیون مناسب PU می‌تواند جذب آب و تخریب UV را کاهش دهد.

• مقاومت شیمیایی: سامانه‌های پلی‌اورتان به‌طور معمول در برابر اسید/بازهای ملایم، روغن‌ها و برخی حلال‌ها پایدارند؛ برای فضاهای خدماتی، مزیت محسوب می‌شود.

یراق‌آلات و اجزا (با مشخصات فنی پیشنهادی)

1) لولا/پیوت و آرام‌بند کف‌خواب (گزینهٔ «گزه آلمان»)

GEZE از برندهای معتبر آلمانی در یراق‌آلات درب‌های شیشه‌ای است. برای درب‌های فریملس پیوت، ترکیب «یاتاقان/پیوت بالا-پایین + فنرِ کف‌خواب» راهکاری کم‌دید و خوش‌کارکرد ارائه می‌دهد.

• فنر کف‌خواب GEZE TS 550 NV

  • کاربری: درب‌های یک‌لَت، یک‌طرفه یا دوطرفه (Double-Action)

  • عرض لَت مجاز: تا 1400 میلی‌متر

  • وزن مجاز لَت: تا 300 کیلوگرم

  • قدرت قابل‌تنظیم EN 3–6، گزینهٔ «هولد-اوپن» قابل فعال/غیرفعال

  • نصب توکار کف برای مینیمالیسم بصری و خودبست‌شدن کنترل‌شدهٔ درب.

• یاتاقان/پچ‌فیتینگ GEZE PT 10 (برای درب‌های شیشهٔ تمام‌قد)

  • ضخامت شیشهٔ پشتیبانی‌شده: 10 و 12 میلی‌متر

  • وزن لَت: تا 100 کیلوگرم

  • ارتفاع لَت: تا 2800 میلی‌متر

  • سازگار با درب‌های یک‌لَت/دو‌لَت و سیستم‌های داخلی/خارجی.

نکتهٔ طراحی: انتخاب بین PT 10 و فنرهای توان‌مندتر مثل TS 550 NV به وزن/ابعاد دقیق لَت (شیشه + MDF + یراق) بستگی دارد؛ برای درب‌های بزرگ و پرتردد، TS 550 NV ترجیح داده می‌شود.

2) دستگیره/قفل دیجیتال

• الزامات استانداردی: رعایت EN 14846 برای قفل‌های الکترومکانیکی (دوام، امنیت، عملکرد). در مسیرهای خروج اضطراری، رعایت EN 179/EN 1125 ضروری است.

• ویژگی‌های پیشنهادی محصول:

  • دسترسی ترکیبی: PIN، کارت/تگ RFID (MIFARE/125kHz)، بلوتوث/اپ، و در صورت لزوم اثرانگشت

  • سیلینگ محیطی (حداقل IP44 داخل/IP54 خارج برای فضاهای نیمه‌باز)

  • مکانیزم قفل Fail-Safe یا Fail-Secure مطابق سناریوی ایمنی ساختمان

  • لاچ/بولت تقویت‌شده و محافظ سوراخ‌کاری/ضربه.

3) اتصالات پَچ، کفشک‌ها و ضربه‌گیر

• Patch Fittings سازگار با شیشهٔ 10–12 میلی‌متر، دارای گسکت‌های EPDM یا NBR برای محافظت لبهٔ شیشه.

• درزگیر کف/کناره: Brush/Drop Seal برای بهبود آکوستیک و کاهش گردوغبار.

• استاپر و ضربه‌گیر: هماهنگ با زاویهٔ بازشو مورد نظر (مثلاً 120°) برای محافظت از لبه‌های شیشه و MDF.

پیکربندی‌های مرسوم در ترکیب شیشه + MDF

1. شیشهٔ تمام‌قد + نوار MDF لبهٔ قفل

   • ظاهر مینیمالِ شفاف با نوار MDF باریک برای نصب قفل دیجیتال و عبور کابل‌ها.

2. شیشهٔ نیمه‌قد + پانل MDF پایینی/میانی

   • بالانس بصری، افزایش حریم و امکان افزودن عایق‌کاری آکوستیک در بخش MDF.

3. لَت شیشه‌ای + سایدپنل MDF/شیشه

   • برای دهانه‌های عریض، امکان نورگیری ثابت و جانمایی تجهیزات دسترسی.

مشخصات فنی پیشنهادی (سناریوی مرجع پروژه)

اعداد زیر نمونهٔ مهندسی متعارف‌اند؛ مقدار نهایی با محاسبات وزن، ابعاد و نیاز پروژه تعیین می‌شود.

• ابعاد مفید دهانه: 1000 (±100) میلی‌متر عرض × 2400 تا 2800 میلی‌متر ارتفاع

• شیشهٔ سکوریت: 12 میلی‌متر، لبه‌پردازی پولیش، هیت‌سوک طبق EN 14179-1 (پروژه‌های پرتردد/نورگیر).

• MDF: دانسیتهٔ بالا، استاندارد EN 622-5، ضخامت 16–22 میلی‌متر، در صورت نیاز نوع MR برای رطوبت نسبی بالاتر.

• پوشش MDF: سیستم پلی‌اورتان دو جزئی (آستر + روکش)، ضخامت فیلم خشک مجموع ~120–160 میکرون؛ براق/نیمه‌مات/مات بنا به طراحی.

• پیوت/آرام‌بند: GEZE TS 550 NV (EN 3–6) برای لَت‌های سنگین یا GEZE PT 10 برای لَت‌های سبک‌تر؛ زاویهٔ بازشو دوطرفه، قابلیت هولد-اوپن در TS 550 NV.

• قفل/دستگیره دیجیتال: مطابق EN 14846؛ بدنهٔ تمام‌فلزی، مکانیزم چندحالته (PIN/RFID/APP)، گزارش تردد، قفل خودکار، و سیلینگ حداقل IP44/54 حسب موقعیت نصب.

• درزگیرها: Drop Seal (کف) + پروفیل‌های مویی کناری؛ Target STL ≥ 28–32 dB در نسخه‌های آکوستیک (بسته به جزئیات).

• تجهیزات تکمیلی: استاپر کف، محافظ لبهٔ MDF در سمت بازشو، کابل‌رو مخفی در نوار MDF.

محاسبهٔ وزن و انتخاب یراق

فرمول ساده وزن تقریبی لَت شیشه:
وزن (کیلوگرم) ≈ مساحت (m²) × ضخامت (m) × چگالی شیشه (~2500 kg/m³).
مثلاً لتی با ابعاد 1.0×2.6 m از شیشهٔ 12 mm → ~78 کیلوگرم فقط برای شیشه. با افزودن MDF، پچ‌ها و دستگیره، وزن نهایی افزایش می‌یابد.

• اگر وزن جامع از 100 kg فراتر رود، فنرهای توان‌مندتر (TS 550 NV) بر پچ‌های سبک (PT 10) ارجحیت دارند.

جزئیات نصب (Best Practice)

1. زیرسازی کف برای جعبهٔ فنر کف‌خواب (Box) و تراز دقیق محور پیوت؛ اجرای فونداسیون میکرو‌بتنی در کف‌های سبک.

2. شابلون‌گذاری دقیق محل یاتاقان سقفی و مرکز محور برای جلوگیری از «بِرِش» لبه‌ها و سایش درزگیر.

3. مونتاژ خشک (Dry-Fit) کلیهٔ پچ‌ها، سپس نصب نهایی با گسکت‌های نو و گشتاور سفت‌کاری کنترل‌شده.

4. تنظیم سرعت بسته‌شدن، بک‌چک و ضربهٔ نهایی (Latching Speed) روی فنر کف‌خواب/آرام‌بند.

5. راه‌اندازی قفل دیجیتال: تعریف دسترسی، همگام‌سازی موبایل/کارت‌ها، ثبت لاگ و تست برق اضطراری.

دوام، نگه‌داری و خدمات

• شیشه: نظافت با شوینده‌های غیرساینده، احتراز از ضربهٔ متمرکز لبه.

• پوشش PU روی MDF: پاک‌سازی با محلول‌های ملایم؛ از حلال‌های تند اجتناب شود (با وجود مقاومت شیمیایی خوب PU).

• فنر کف‌خواب/پیوت: سرویس سالانه، چک‌لیست نشتی روغن، لقی محور و گشتاور بسته‌شدن.

• قفل دیجیتال: تعویض باتری طبق دفترچه، به‌روزرسانی Firmware (در صورت قابلیت)، بازبینی سیلینگ برای فضاهای نیمه‌باز.

مزایا در یک نگاه

• مینیمالیسم بصری: بدون نیاز به قاب مرئی، دید پیوسته و نورگیری بهتر.

• کارکرد دوسویه (Double-Action): بازشو به دو سمت (در صورت انتخاب فنر مناسب) و بازگشت خودکار.

• امنیت و استاندارد: شیشهٔ سکوریت مطابق EN 12150 و قفل دیجیتال مطابق EN 14846.

• شخصی‌سازی بالا: MDF با رنگ پلی‌اورتان در طیف مات تا براق و بافت‌دار.

• هوشمندسازی دسترسی: PIN/کارت/موبایل و گزارش‌گیری.

چک‌لیست سفارش و استعلام قیمت

1. ابعاد دهانه و جهت بازشو (Single/Double-Action، زاویهٔ بازشو)

2. ضخامت و نوع شیشه (10/12 mm، هیت‌سوک ب YES/NO)

3. پیکربندی MDF (ضخامت، نوع MR یا معمولی، فینیش PU، کد رنگ)

4. یراق اصلی (TS 550 NV یا PT 10 و مجموعهٔ پچ‌ها/یاتاقان‌ها)

5. قفل/دستگیره دیجیتال (استاندارد EN 14846، روش‌های احراز هویت، IP، گزارش‌گیری)

6. درزگیرها، استاپرها و متعلقات نصب

7. گارانتی و برنامهٔ سرویس دوره‌ای

جمع‌بندی

درب پیوت فریملس شیشه سکوریت و MDF راهکاری است که در آن “طراحی مینیمال” با “استانداردهای فنی” آشتی داده می‌شود: شیشهٔ سکوریت طبق EN 12150 (و در صورت نیاز هیت‌سوک مطابق EN 14179-1)، MDF استاندارد EN 622-5 با فینیش مقاوم پلی‌اورتان، یراق‌آلات معتبر آلمانی مانند GEZE (TS 550 NV/ PT 10) برای کنترل حرکت روان و ایمن، و قفل دیجیتالِ هم‌خوان با EN 14846 برای کنترل دسترسی هوشمند. نتیجه، دری است با عملکرد پایدار، امنیت قابل اتکا، نگه‌داری ساده و هویت بصری لوکس—مناسب پروژه‌هایی که کیفیت واقعی پشت ظاهر مینیمال می‌خواهند.
