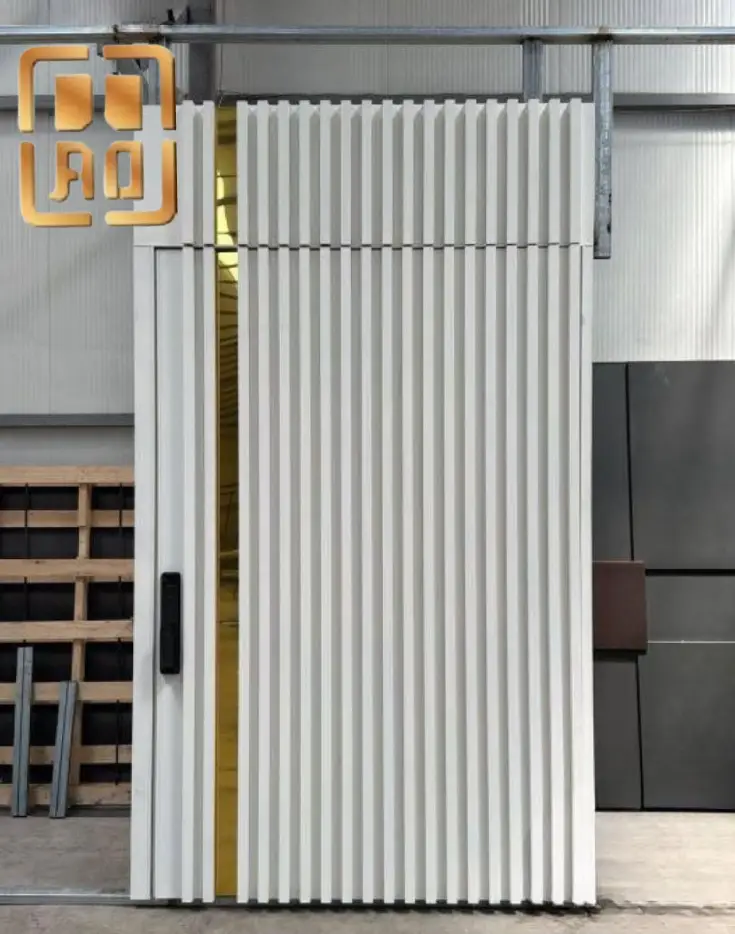

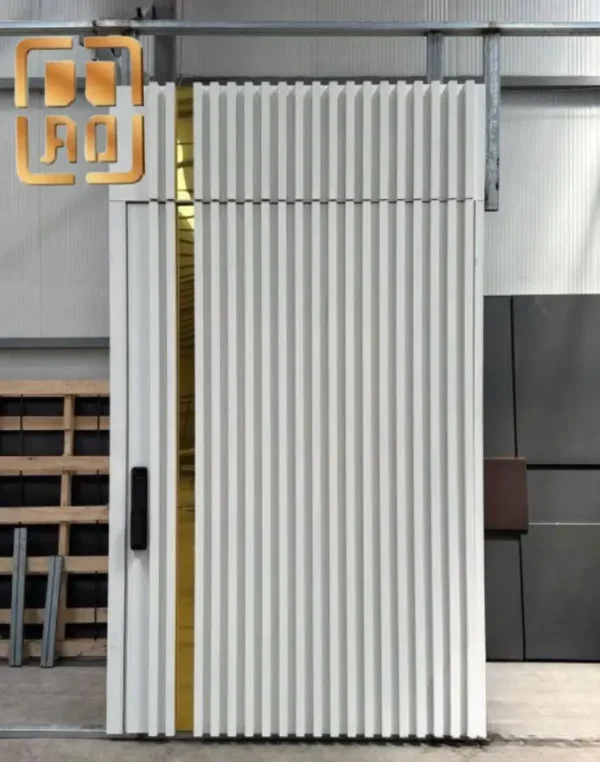

درب فریملس پیووت (Frameless Pivot Door) مدل جدیدی از دربهای بدون قاب است که به‌واسطه محورهای پیوت نصب شده در بالا و پایین درب پیوت، در جهت‌های مختلف باز و بسته می‌شود. این مدل، علاوه بر زیبایی مینیمال و مدرن، عملکردی روان و خیره‌کننده دارد.
ویژگی‌های برجسته:
-
طراحی بدون قاب: ظاهر مینیمال و سبک، بدون مزاحمت بصری
-
حرکت محوری پیووت: امکان باز و بسته‌شدن به داخل و بیرون با محور مرکزی خاص
-
استفاده از شیشه یا استیل: اغلب با ترکیب شیشه مردد یا استیل نوار کار می‌شود
این سبک درب‌ها در لابی‌های مدرن، دفاتر لوکس، فضاهای تجاری باز و منازل با سبک طراحی معاصر بسیار محبوب هستند.
ساختار اجزای فنی درب فریملس پیووت
۱. سیستم لولا یا محور پیووت
انواع و برندهای مطرح:
-
لولا نیچ آلمان (Niche): یکی از برندهای باکیفیت در حوزه یراق‌آلات پیووت است که در ایران طرفداران زیادی دارد .
-
سیستم FritsJurgens از هلند: سیستم‌هایی چون System M، System M+ و System 3؛ مخصوص دربهای پیووت سنگین با کنترل دقیق حرکت .
لولای پیووت NHN:
-
شبیه برند نیچ، مدل‌های PDC103WS، PDC105WS و PDC105WRS با تحمل وزن تا ۲۰۰ کیلوگرم معرفی شده است .
-
ویژگی‌ها: آرام‌بند، توقف در زاویه ۹۰ درجه، قابلیت نصب در بالا و پایین، تنظیم سرعت باز/بسته‌شدن و امکان نصب دفنی در زمین.
۲. نوار استیل
این نوار معمولاً در گوشه‌ها یا لبه‌‌های درب فریملس نصب می‌شود و دارای نقش دوگانه کاربردی و تزئینی است:
-
ظاهری لوکس با درخشش ویژهٔ استیل
-
تقویت ساختار شیشه/چوب در برابر ضربه و سایش
-
کاربرد متداول در نصب سیستم‌های بدون قاب در لابی‌های مدرن با ضخامت متفاوت استیل ۳۰۰–۴۰۰ میکرون
۳. دستگیره دیجیتال
مدل‌های دیجیتال با امکانات پیشرفته‌ای چون:
-
قفل با رمز و کارت (RFID)
-
اتصال بی‌سیم (Wi‑Fi یا Bluetooth) جهت کنترل از راه دور با اپلیکیشن
-
سنسور لمسی و نمایشگر OLED یا LED
-
تأمین ایمنی بالا با فریم بی‌نیاز به کلید سنتی
-
سازگاری با استانداردهای امنیتی بین‌المللی
استفاده از این دستگیره‌ها، دربهای پیووت را برای فضاهایی مانند دفاتر تجاری، هتل‌ها، ویلاهای لوکس بسیار کاربردی و ایمن می‌کند.
پیشنهاد مطالعه: هر آنچه برای انتخاب بهترین درب لابی و درب اتاقی باید بدانید.
عملکرد مکانیکی و طراحی فنی
۱. مکانیزم محور پیووت
در مقایسه با دربهای لولایی، درب پیووت حول یک محور افقی در بالا و پایین درب می‌چرخد. این ساختار باعث می‌شود:
-
باز شدن نرم و تقریباً بدون صدا
-
تحمل وزن بالاتر با تکیه بر نقطه مرکزی
-
امکان طراحی در ابعاد بزرگ و سنگین
سیستم‌هایی مانند FritsJurgens System M تا ۲۰۹ کیلوگرم و System M+ تا ۵۰۰ کیلوگرم را پشتیبانی می‌کنند .
۲. کنترل حرکت و آرام‌بندی
سیستم‌هایی مانند System M و System M+ ویژگی‌هایی مانند:
-
Damper Control برای حرکت نرم در انتهای مسیر
-
Self-closing با بسته شدن خودکار
-
Hold positions در حالات ۰°، ۹۰°، ۱۸۰° و گاهی ۲۷۰° .
-
System 3: قابلیت باز شدن ۳۶۰ درجه با توقف در هر ربع گردش
NHN نیز با سه مدل لولا (۱۰۰–۲۰۰ کیلوگرم) و آرام‌بند/استپر ۹۰° قابل ریگلاژ ارائه شده است .
فناوری ساخت و مواد اولیه
۱. شیشه فریملس یا چوب ضخیم
-
دربهای فریملس شیشه‌ای معمولاً از شیشه سکوریت ۱۰ تا ۱۲ میلی‌متر با استاندارد ANSI Z97.1 تولید می‌شوند .
-
دربهای تمام چوب نیز با ضخامت مناسب تا ۴۰ میلی‌متر مناسب برای اتصال لولا و دستگیره دیجیتال هستند.
۲. نوار استیل ضدزنگ
نوار استیل باید از جنس ۳۲۴ یا ۳۰۴ با توان تحمل خوردگی بالا (EN 1670—Class 5) استفاده شود و در نقوش متناسب با طراحی درب نصب گردد.
۳. یراق‌آلات کیفیت بالا
استفاده از استانداردهای EN 1935 برای لولاها و EN 12209 برای قفل‌ها ضروری است؛ برندهایی چون نیچ و NHN در این حوزه شهرت دارند.
مشخصات فنی و جدول مقایسه
| مولفه | ویژگی پیشنهادی |
|---|---|
| وزن پشتیبانی | تا ۲۰۰–۵۰۰ کیلوگرم |
| ضخامت درب | ۳۸–۴۰ میلی‌متر |
| ضخامت شیشه | ۱۰–۱۲ میلی‌متر سکوریت |
| نوار استیل | ۳۰۴ / ۳۲۴ — ضد زنگ |
| لولا نیچ | آرام‌بند، استپر ۹۰° |
| لولای FritsJurgens | System M/M+/3 |
| دستگیره دیجیتال | رمزدار، RFID، بی‌سیم |
| استانداردها | EN 1935، EN 12209، ANSI Z97.1 |
نصب و نگهداری
۱. مراحل نصب
-
اندازه‌گیری دقیق بر اساس وزن و عرض درب
-
تعریف محور نصب در بالا و پایین (دفنی یا قابل دسترسی)
-
استفاده از ابزار دقیق مانند لیزر برای تراز دقیق محور
-
نصب نوار استیل جهت محافظت و زیبایی
-
راه‌اندازی دستگیره دیجیتال و پیکربندی سیستم امنیتی
۲. نگهداری دوره‌ای
-
روغن‌کاری لولاها هر ۶ ماه
-
تمیز کردن شیشه و استیل با شوینده‌های مناسب
-
به‌روزآوری رمز و باتری دستگیره دیجیتال
-
بازرسی یراق‌آلات برای اطمینان از صحت عملکرد
کاربردها و مزایا
-
فضاهای ورودی لوکس با تأکید بر زیبایی و انسجام معماری
-
دفاتر و اتاق جلسات با نیاز به امنیت دیجیتال
-
هتل‌ها و ویلاها برای تجربه کاربری ممتاز
-
فضاهای عمومی با حرکت روان و کنترل دقیق
-
تطبیق با انواع کفپوش‌ها حتی کف های گرمایی
جمع‌بندی و توصیه‌های نهایی
درب فریملس پیووت با ترکیبی از:
-
محورهای لولا با کنترل حرکتی (سیستم M/FritsJurgens/NHN)
-
نوار استیل ضدزنگ برای مقاومت و جلوه لوکس
-
دستگیره دیجیتال مجهز به فناوری‌های نوین
یک گزینه متفاوت برای محیط‌های مدرن فراهم می‌کند. این درب‌ها با حرکت نرم، کنترل دقیق، ظاهر مینیمال و امنیت بالا انتخابی ممتاز برای لابی‌ها، دفاتر، ویلاهای لوکس و… هستند.
با انتخاب مناسب یراق‌آلات و نگهداری دوره‌ای، عمر مفید آن‌ها به ۱۰–۱۵ سال یا حتی بیشتر می‌رسد.
